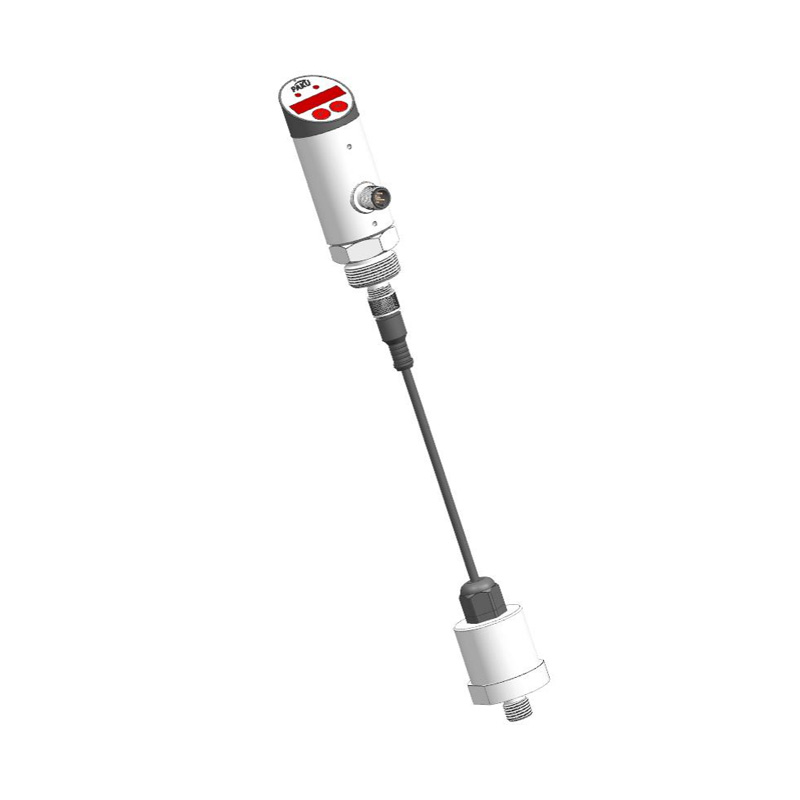

Раздельный цифровой дисплей интеллектуального датчика реле давления PN80C
Home / Продукты / Серия «Давление» / Датчик давления / Раздельный цифровой дисплей интеллектуального датчика реле давления PN80C

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons
Product introduction

Электронный датчик давления серии PN80C использует высокоточный диффузный кремниевый сердечник, обеспечивающий высокую точность и долговечность датчика. С дисплеем на месте, светодиодным цифровым дисплеем для отображения давления на месте или меню настроек.
Максимальный диапазон измерения: -1... 600 бар, цифровой светодиодный дисплей значения давления и состояния переключателя, меню настройки точки переключения, аналогового количества начала, конечной точки, функции вывода, функции хранения и функции отображения, поэтому настройка не требует выполнения на месте. Благодаря высокой надежности выход может быть напрямую подключен к ПЛК. Разъем типа M12 с замком, легко демонтируется, высокий уровень защиты. Может измерять положительное или отрицательное давление. Датчик может использоваться как реле давления или датчик давления, поскольку имеет как коммутационный выход, так и аналоговый выход. Дисплей может поворачиваться на 330°, что обеспечивает оптимальный угол обзора при различных режимах установки.

- Экономичные продукты
- 44-разрядный светодиодный цифровой дисплей Full Metal Jacket
- PNP/NPN на выбор
- 4--20 мА
- Дисплей можно поворачивать
- Разъемный тип

Технические характеристики Схема подключения Размер Фигура Таблица выбора

- Напряжение питания: 12...30 В постоянного тока
- Высокоточный диффузный кремниевый сердечник
- Потребление тока без нагрузки: максимум 30 мА, питание 24 В постоянного тока
- коммутируемый выход
- Тип выхода: PNP, NPN опционально нормально открытый нормально закрытый можно установить
- S1, S2 Выходной ток: <500 мА Время отклика <10 мс Точность переключения: ≤ ±0,5% диапазона
Аналоговый выход тока: ≤ ±0,5% диапазона
- Тип выхода: 4... Может быть установлен на 20 мА
- нагрузка RA: 0,5 кОм или меньше
- Линейность: ≤ 0,5% диапазона
- Защита проводки: обратная фаза, перегрузка, защита от короткого замыкания
- дисплей:
Конструкция: красный 4-битный 8 мм светодиод высокой яркости
Диапазон отображения: 999... 9999
- Точность: ≤ ±0,5% диапазона
- Стабильность (годовой дрейф): ≤ Диапазон ±0,3%
- температура:
температура среды: -20...85℃
температура окружающей среды: -20...80℃
температура хранения: -30...80℃
Материалы: Корпус головки часов: инженерный пластик Корпус: нержавеющая сталь 304
Средняя контактная часть: нержавеющая сталь 304
- Степень защиты: IP67
- Исходящий режим: разъем M12X1
- Головная часть и шестигранная часть могут вращаться на 330°
- температурная компенсация

PN80C- П З А Г4 ЧАС Г2 Д В Б спецификация
PN80C-                     Интеллектуальный цифровой дисплей раздельного типа серии PN80C
  П                   PNP-выход
  Н                   NPN-выход
    З                 положительное давление
    Ф                 отрицательное давление
      А               Диапазон настройки: -1..1 бар или 0..1бар
      Б               Диапазон настройки: -1..2 бар или 0..2 бар
      С               Диапазон настройки: -1..5 бар или 0..5 бар
      Д               Диапазон установки: 0..10бар
      Э               Диапазон установки: 0..25бар
      Ф               Диапазон установки: 0..100бар
      Г               Диапазон установки: 0..160бар
      ЧАС               Диапазон установки: 0..250бар
      я               Диапазон установки: 0..400бар
      Дж.               Диапазон установки: 0..600бар
      К               Пользовательский диапазон, например 300 бар,
выбор: K300
        Г4             Резьба интерфейса: G1/4
        Г2             Резьба интерфейса: G1/2
        К5             Патронное соединение (наружный диаметр 50,5 мм)
                      Пользовательская тема
          ЧАС           внешняя резьба
          К           внутренняя резьба
            Г2         Фиксированная резьба дисплея: G1/2
            Г21         Резьба крепления дисплея: G1/2+ монтажный кронштейн
                    Длина соединительного провода, стандартная 2м
                      Длина дополнительной соединительной линии, м (единица)
                А     1 выход переключателя
                Б     2 выхода переключателей
                С     1 аналоговый выход 4-20 мА
                Д     1 переключатель + 1 аналоговый выход 4-20 мА
                Э     2 переключаемых величины + 1 аналоговая величина,
выход 4-20 мА
                Ф     2 переключающих величины + 1 аналоговая величина
выход 1-5 В
                  В   Разъем М12 х 1
                    Б Нет демпфера, нет радиатора
                    З Демпфер (опционально)
                    С Радиатор (опционально)
* Таблица выбора типа предназначена только для технического выбора, а соответствующий тип заводской модели отражается кодом.
